新規范下的電氣火災監控系統，這些你應該知道！

作者:海灣消防設備文章來源：http://m.myxcl.org.cn/ [大中小]

2005年的十大火災中，死亡人數較多的吉林省遼源市中心醫院特大火災等均為撲救困難的電氣火災。據公安部統計，2005年1~9月，全國100836起重大火災中，電氣火災占同期火災總數的30.3%，電氣火災發生率居各類火災之首。隨著社會對電氣火災防范意識的提高，行業內對電氣火災監控系統的標準及要求在不斷的更新。我們一起了解下新規范下的電氣火災監控系統。

GB50116-2013對電氣火災監控系統的設置要求

9.1.1 電氣火災監控系統可用于具有電氣火災危險的場所。

•條文說明：尤其適用于變電站、石油石化、冶金等不能中斷供電的重要供電場所。

9.1.3 在無消防控制室且電氣火災監控探測器設置數量不超過8個時，可采用獨立式電氣火災監控探測器。

9.1.4 非獨立式電氣火災監控探測器不應接入火災報警控制器的探測器回路。

9.1.5 在設置消防控制室的場所，電氣火災監控器的報警信息和故障信息應在消防控制室圖形顯示裝置或集中火災報警控制器上顯示。

9.1.6 電氣火災監控系統的設置不應影響供電系統的正常工作，不宜自動切斷供電電源。

9.2.1 剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄漏電流大于500mA時，宜在其下一級配電柜（箱）設置。

9.3.1 測溫式電氣火災監控探測器應設置在電纜接頭、端子、重點發熱部件等部位。

（紅色加粗部分為對比舊版規范需要注意的地方）

GB50016-2014對電氣火災監控系統的設置要求

10.2.7 下列建筑或場所的非消防用電負荷宜設置電氣火災監控系統：

1 建筑高度大于50m 的乙、丙類廠房和丙類倉庫，室外消防用水量大于30L/s的廠房（倉庫）；

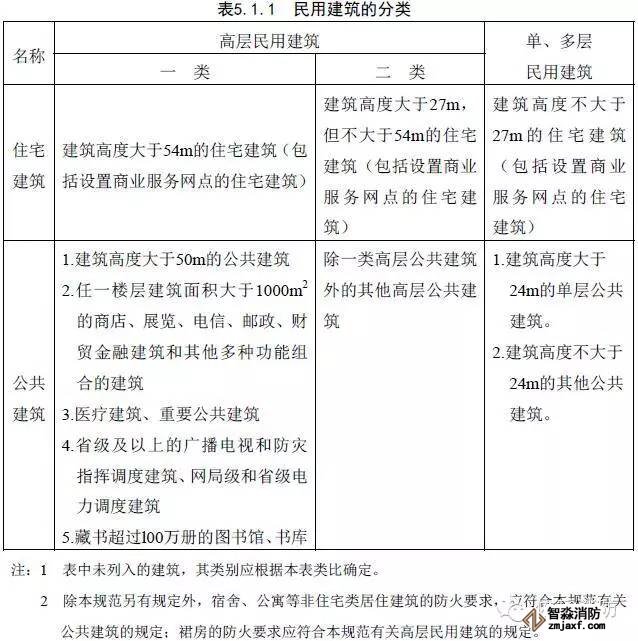

2 一類高層民用建筑；

3 座位數超過1500 個的電影院、劇場，座位數超過3000 個的體育館，任一層建筑面積大于3000平方米的商店和展覽建筑，省（市）級及以上的廣播電視、電信和財貿金融建筑，室外消防用水量大于25L/s 的其他公共建筑；

4 國家級文物保護單位的重點磚木或木結構的古建筑。

電氣火災監控系統的構成

一個完整的電氣火災監控系統應包括電氣火災監控設備、剩余電流探測器、剩余電流互感器等產品。

電氣火災監控設備設于監控中心，通過一路或多路通訊線路與剩余電流探測器相連，具有漏電報警顯示、參數設置、歷史記錄、打印、主備電切換等功能，滿足GB14287.2-2005的要求。當發生電氣火災事故時，值班人員能及時處理，通知電工或專業技術人員排除隱患。

剩余電流電氣火災監控探測器一般裝于總電源及各主要支路的輸出口，通過剩余電流互感器檢測電氣線路的剩余電流，具有剩余電流監測、報警顯示、自檢、通訊等功能。在重點保護范圍內，一般每個配電箱安裝一只或多只漏電探測器，可裝入配電箱的側面或附近，也可直接安裝在配電箱內。探測器報警值應考慮被監控線路固有的剩余電流，報警設定值不宜小于被保護電氣線路和設備正常運行時的泄漏電流最大值的2倍，但不應大于1O00mA。

剩余電流互感器與剩余電流電氣火災監控探測器配套使用，使用時可將被監測線路（單相或3相）從互感器穿過，互感器可根據回路額定電流和線徑配套選用。
