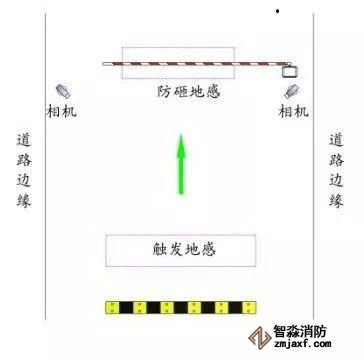

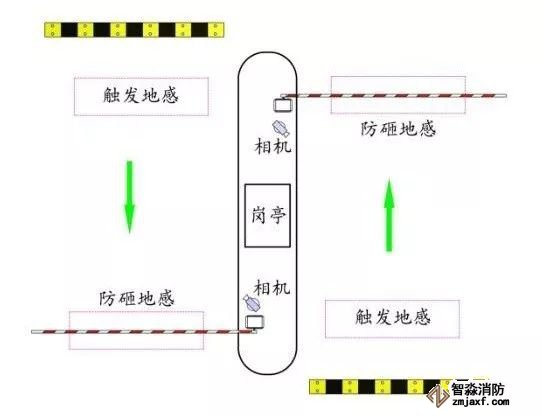

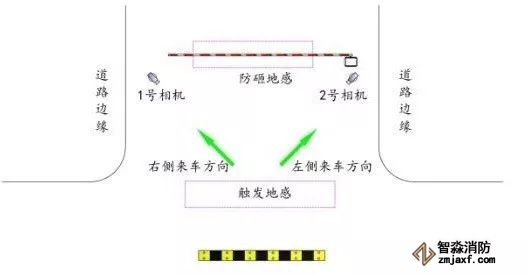

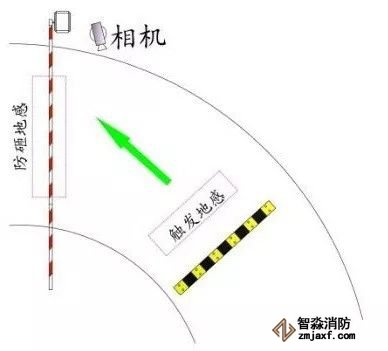

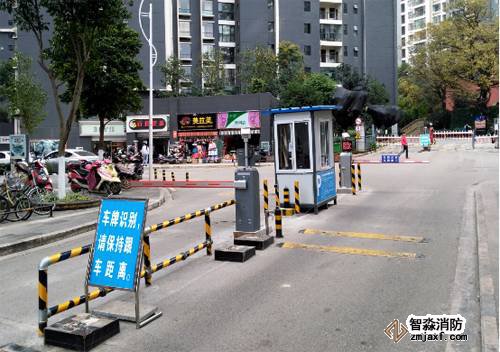

停車場管理系統現在基本都是車牌識別與無人值守了，車牌識別系統中道閘設備與攝像頭該如何安裝呢？今天給大家詳細的介紹一下。

車輛檢測器的地感線圈是停車場管理系統中的重要部件，它的工作穩定性直接影響整個系統的運行穩定性，因此地感線圈的制作是工程安裝過程中很重要的一個工作環節。制作地感線圈前要考慮以下幾點：

⑴線圈材料

在理想狀況下（不考慮一切環境因素的影響），電感線圈的埋設只考慮面積的大小（或周長）和匝數，可以不考慮導線的材質。但在實際工程中，必須考慮線導線的機械強度和高低溫抗老化問題，在某些環境惡劣的地方還必須考慮耐酸堿腐蝕問題。

由于導線一旦老化或抗拉伸強度不夠導致導線破損，則檢測器將不能正常工作。在實際的工程中，建議采用1.0mm以上鐵氟龍高溫軟導線。

⑵線圈形狀

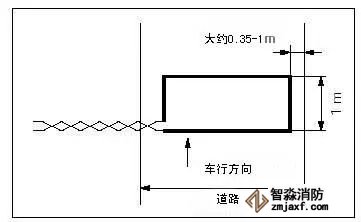

①矩形安裝

通常探測線圈應該是長方形。兩條長邊與金屬物運動方向垂直，彼此間距推薦為1米。長邊的長度取決于道路的寬度，通常兩端比道路間距窄0.3米至1米。

矩形安裝

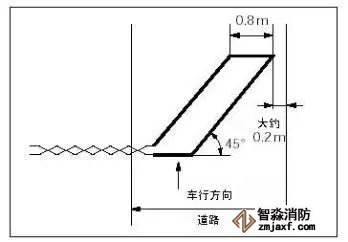

②傾斜45°安裝

在某些情況下需要檢測自行車或摩托車時，可以考慮線圈與行車方向傾斜45°安裝。

傾斜45°安裝

③“8”字形安裝

在某些情況下，路面較寬（超過六米）而車輛的底盤又太高時，可以采用此種安裝形式以分散檢測點，提高靈敏度。

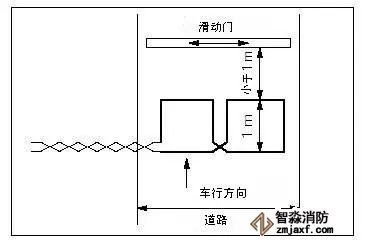

這種安裝形式也可用于滑動門的檢測，但線圈必須靠近滑動門。

8字形安裝

⑶線圈的匝數

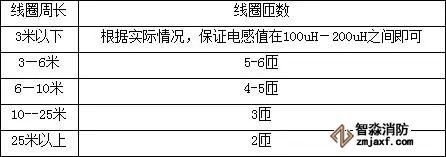

為了使檢測器工作在最佳狀態下，線圈的電感量應保持在100uH－300uH之間。在線圈電感不變的情況下，線圈的匝數與周長有著重要關系。周長越小，匝數就越多。一般可參照下表：

線圈匝數

由于道路下可能埋設有各種電纜管線、鋼筋、下水道蓋等金屬物質，這些都會對線圈的實際電感值產生很大影響，所以上表數據僅供用戶參考。在實際施工時用戶應使用電感測試儀實際測試電感線圈的電感值來確定施工的實際匝數，只要保證線圈的最終電感值在合理的工作范圍之內(如在100uH—300uH之間)。

⑷輸出引線

在繞制線圈時，要留出足夠長度的導線以便連接到環路感應器，又能保證中間沒有接頭。繞好線圈電纜以后，必須將引出電纜做成緊密雙絞的形式，要求最少1米絞合20次。否則，未雙絞的輸出引線將會引入干擾使線圈電感值變得不穩定。輸出引線長度一般不應超過5米。由于探測線圈的靈敏度隨引線長度的增加而降低，所以引線電纜的長度要盡可能短。

⑸埋設方法

線圈埋設首先要用切路機在路面上切出槽來。在四個角上進行45度倒角，防止尖角破壞線圈電纜。切槽寬度一般為4到8毫米，深度30到50毫米。同時還要為線圈引線切一條通到路邊的槽。但要注意：切槽內必須清潔無水或其它液體滲入。繞線圈時必須將線圈拉直，但不要繃得太緊并緊貼槽底。將線圈繞好后，將雙絞好的輸出引線通過引出線槽引出。

在線圈的繞制過程中，應使用電感測試儀實際測試電感線圈的電感值，并確保線圈的電感值在100uH—300uH之間。否則，應對線圈的匝數進行調整。

在線圈埋好以后，為了加強保護，可在線圈上繞一圈尼龍繩。最后用瀝青或軟性樹脂將切槽封上。

（6）封口材料

對線槽的封口一般用熱熔瀝青、密封膠或環氧樹脂，線槽封口的主要標準是保證線圈線纜完全密封，內部無氣泡。為了保證壽命長，推薦所有線圈線纜完全密封在樹脂中，但當線槽或線纜較濕時不可用此方法。

特別注意事項：

1、 線圈埋線松動：當地感線圈不能牢固的固定在槽內時，汽車壓過路面的震動會造成槽內線圈變形，改變地感初始電感量，此時傳感器必須重新復位后方能正常工作，導致車輛檢測器檢測失敗。解決方法是將融化的瀝青澆入內使其固定。

2、 最好是能有LC電感測量儀測量地感線圈地感的大小，用來確認地感線圈的匝數，確保線圈的電感值在100uH—300uH之間（180 uH左右最保險），使車輛檢測器能穩定的工作在其使用范圍內。

3 地感線不得破損保護層，用數字表測對地電阻大于或等于10MΩ,直流電阻為4-6Ω;地感線不得破損保護層，用數字表測對地電阻大于或等于10MΩ,直流電阻為4-6Ω;

5、 周圍50公分范圍內不能有大量的金屬，如井蓋、雨水溝蓋板等。

6、 周圍1米范圍內不能有超過220V的供電線路。

7、 制作多個線圈時，線圈與線圈之間的距離要大于2米，否則會互相干擾。

8、 在四個角上進行45度倒角，并打磨光滑防止尖角破壞線圈電纜。

9、 應事先計算好線纜長度并預留足夠余量（包括線圈引出線），嚴禁在線圈鋪設中間有中間接頭，線纜不得有破皮、斷裂等

10、 走線盡可能在槽底，并且線纜排列有序，而不應出現交叉、重疊等現象

11、 線圈到“地感處理器”的引出線，應按20周/每米進行扭絞，且該引出線到地感處理器間的距離應盡可能短（如該端引線過長，將導致地感靈敏度降低），建議該段在1米以內，最大不要超過5米

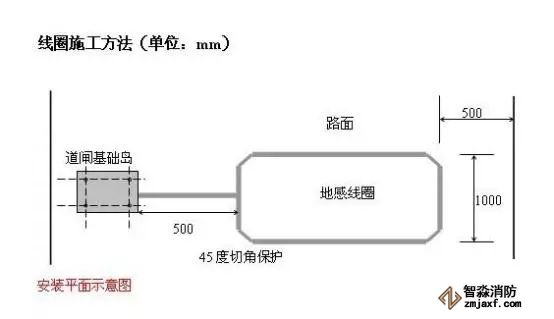

線圈施工方法

截面圖
