海灣8301輸入/輸出模塊在防火卷簾接線
海灣8301輸入/輸出模塊在防火卷簾接線
在多年的現場維保過程中，很多客戶提出關于8301消防模塊與卷簾門的接法：
用戶在選用控制模塊時候，先搞清防火卷簾安裝在防火分區還是公共通道，接法不同：

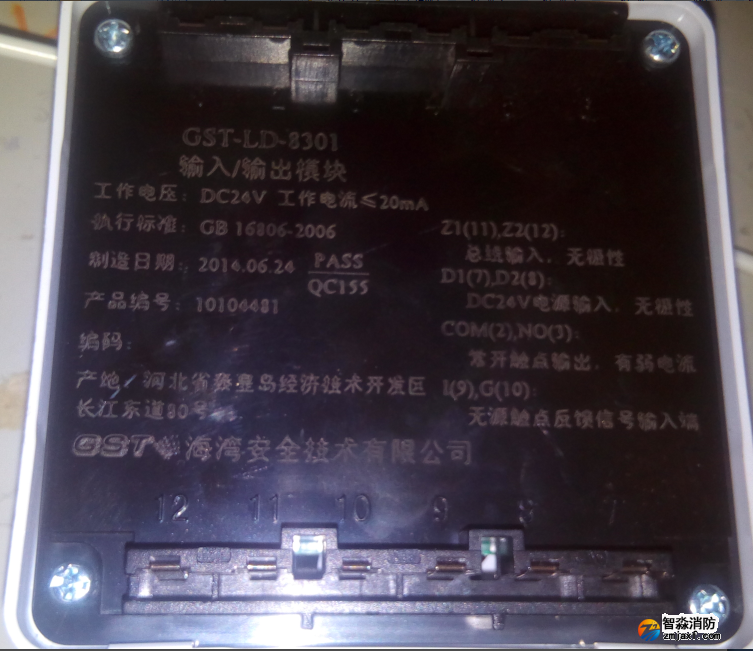

GST-LD-8301輸入輸出模塊

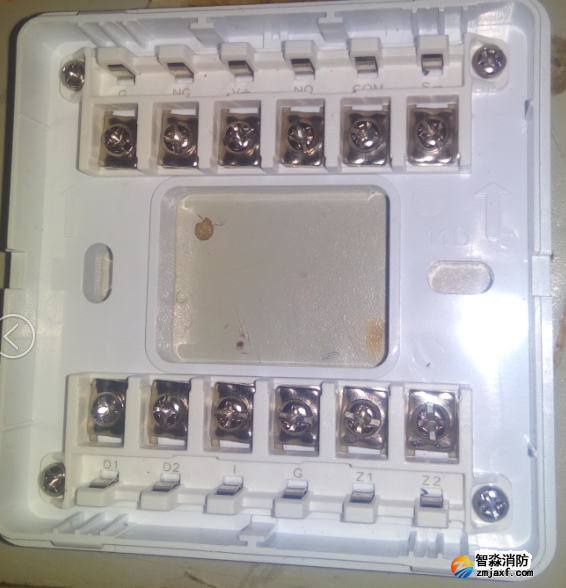

GST-LD-8301模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，其對外端子示意圖如下：
其中：
Z1、Z2：接火災報警控制器信號二總線，無極性
D1、D2：DC24V電源輸入端子，無極性
G、NG、V+、NO：DC24V有源輸出輔助端子
有源輸出（ 出廠默認）：G和NG短接、V+和NO短接
無源常開輸出：應將G、NG、V+、NO之間的短路片斷開。
I、G：與被控制設備（通俗說：就是控制的對象繼電器或接觸器常開觸點）無源常開觸點連接，用于實現設備動作回答確認（解釋：就是反饋） （這一點很注意：必須加上4.7K電阻
COM、S-：有源輸出端子，啟動后輸出DC24V，COM為正極、S-為負極
COM、NO：無源常開輸出端子
模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢 線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端 應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖
