海灣JB-QB-GST200火災報警主機技術指標與安裝調試

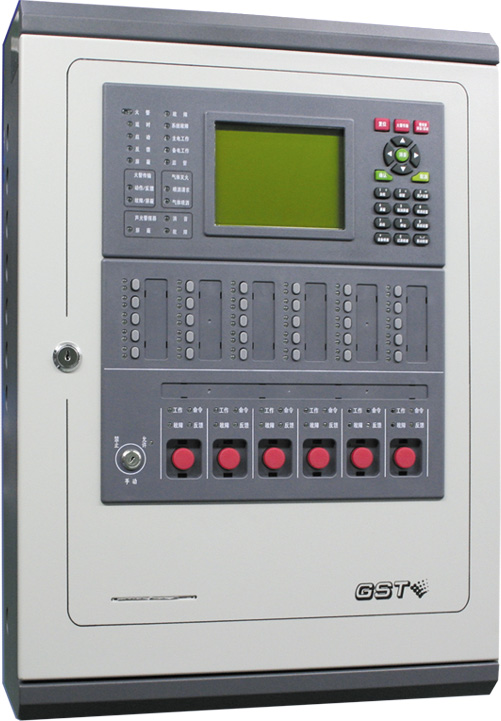

一、海灣JB-QB-GST200火災報警控制器(聯動型)特點

海灣JB-QB-GST200型火災報警控制器（聯動型）其主要特點如下：
  1.海灣JB-QB-GST200控制器為小點數系列產品，有多種容量配置方式可供選擇；
  2.不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成時注冊到的設備全部受到監控；
  3.本控制器開機自檢時，不僅自動檢測本機設備（指示燈、功能鍵等），同時還逐條檢測外部設備的注冊信息及聯動公式信息，如信息發生變化系統將做相應的處理；
  4.本控制器最多可配置6路多線制控制卡，控制卡不需與GST-LD-8302C切換模塊配接使用就可實現對輸出線斷路、短路檢測功能，這些檢測功能可最大限度的保障控制模塊本身及其與重要設備之間連接的可靠性；
  5.本控制器對具有特殊重要意義的氣體噴灑設備提供了獨立的控制密碼和聯動編程空間，并有相應的聲光指示，使氣體噴灑設備受到了更嚴格的監控；
  6.本控制器可外接火災報警顯示盤及彩色CRT顯示系統并標配手動盤及多線制控制卡等設備，滿足各種系統配置要求；
  7.本控制器具有強大的面板控制及操作功能，各種功能設置全面、簡單、方便；
  8.JB-QB-GST200控制器采用全模具化結構，外形美觀。

二、海灣JB-QB-GST200火災報警主機主要技術指標

型號     JB-QB-GST200
液晶屏規格     240×160點，可同屏顯示150個漢字信息
控制器容量      a. 最大容量為242個地址編碼點
 b. 可外接64臺火災顯示盤；聯網時最多可接32臺其它類型控制器
 c. 30個直接手動操作總線制控制點
 d. 配置6個多線制控制點
線制      a. 控制器與探測器間采用無極性信號二總線連接
 b. 多線制控制點與現場設備采用四線直接連接，其中兩線用于控制啟停設備，另兩線用于接收現場設備的反饋信號，輸出控制和反饋輸入均具有檢線功能
 c. 控制器與各類編碼模塊采用四總線連接（無極性信號二總線、無極性DC24V電源線）
 d. 控制器與火災顯示盤采用四總線連接（有極性通訊二總線、無極性DC24V電源線）
 e. 與彩色CRT系統通過RS-232標準接口連接，最大連接線長度不宜超過15m
使用環境     溫度：0℃～+40℃
相對濕度≤95%，不結露
電源     主電交流220V電壓變化范圍＋10%～－15%，內裝DC12V10Ah密封鉛電池作備電
功耗     ≤25W
外形尺寸     1273mm×1050mm×563mm

一、海灣JB-QB-GST200火災報警控制器消防報警主機的安裝與調試

當安裝人員以及調試人員在進行施工和調試的時候，我們一般使用的火災報警控制器主要分為集中的控制器以及區域報警控制器這兩種報警器，而這兩種形式的報警器都還可以再分為壁掛式的報警器，落地式（常稱為立柜式）的報警器以及臺式（琴臺式）的報警器。我們首先來看壁掛式的報警器，壁掛式的報警器在安裝的時候要將報警器裝在墻壁上或者在墻上打一個洞，裝到墻內的暗箱中。值得注意的是，這種壁掛式報警器在安裝時距離地面高度必須要大于一點五米，而正面的操作距離也應該大于一點二米，和其他物品的距離也應該大于零點五米。其次我們再來看一下落地式報警器的安裝。落地式報警器的安裝方法就是使用帶有槽的鋼條，類似家中的電屏一樣，使用槽鋼或者水泥臺作為落地式報警器的基礎。最后我們再來看一看臺式報警器，臺式報警器一般都是安裝在桌子上，在安裝的時候我們要把所有有關的線路送入端子箱，要經過端子箱才可以去出發臺式的火災報警器。這三種不同結構不同形式的報警控制器在不同的工程項目中使用，而且這幾種控制器的效果也不盡相同。剛才上述的幾種不同形式不同規模的火災報警控制器的系統調試是在整個建筑物建造完畢之后災區進行的。在安裝火災報警控制器之前要先對這些不同規模的報警器進行一下外觀上的檢驗，通過外觀基本確定沒有什么損害，并且設備的性能也要去測試確認都無誤之后，再去進行控制器的安裝和后期的調試。還有一個值得注意的就是在進行最后的調試之前，要把回路接線，然后設備接地等各個方面的線路都要按照之前設計好的線路圖紙嚴格的檢查一遍，防止造成火災報警器的損壞或者性能的缺失，然后就可以對火災報警控制器進行調試工作。

二、海灣JB-QB-GST200火災報警控制器聯動模塊的安裝與調試

聯動控制模塊是介于所控制的設備以及控制系統之間的一個設備，因?yàn)橛捎谝恍S家在生產消防電設備時，由于接觸口的問題，不可以直接的去控制這些消防電設備立即啟動或者停止者些消防電點設備，所以這個時候就需要模塊聯動控制來對那些消防電設備進行控制。

并且聯動控制模塊還有一個非常好的作用就是可以起到強電與弱電的隔離作用。聯動模塊的安裝非常的靈活，它既可以與電控制版塊安裝在一起，還可以被安裝在電消防設備的控制箱之中。這種聯動模塊本身就可以提供本身的動作反饋信號，提供啟動觸頭，兩組并開觸頭，常開觸頭，常閉觸頭等各種觸點，并且可以根據電消防設備的實際需要來利用不同的觸點進行不同的控制從而達到實際生活中要達到的不同的效果。在控制模塊安裝結束了以后，我們要繼續對消防控制設備進行后期的調試工作。就比如我們用一個實際例子來說，在現實生活中，當有一層樓著火時，，這層樓有一個公共的火災探測器以及一個手動火災報警按鈕或者有更多種類型的火災報警器。當有兩個或者更多的火災報警器進行報警時，我們可以通過聯動模塊來打開這一著火層的排風扇，以及該層的上下層的排風扇，如果該層還具有噴水式報警器的話，這個時候可以去啟動水泵對著火層進行噴水降低火災發生造成的損失。并且當火災發生的時候，可以通過聯動模塊對全公司進行廣播的播報，從而加快火災救援的腳步并且盡可能的去減少人員的傷亡以及財產的損失。值得注意的是，一定要通過聯動板塊對電梯進行控制，防止在火災發生時人們使用電梯造成更多的人員傷亡，因此聯動模塊的安裝與調試就顯得尤為重要，它可以大大地降低火災發生后造成的人員傷亡以及財產的損失。

三、海灣JB-QB-GST200火災報警控制器火災探測器的安裝

最后我們來分析一下火災探測器的安裝。手動的火災報警按鈕一般都會安裝在公共場所的進口處或者出口處，因?yàn)樵诠矆鏊@個地方是最容易被人找到的，當有火災發生時也是可以加快人們報警，盡量的減少損失。這一類火災報警器既可以暗裝也可以明裝。一般安裝的高度大概為一點五米或者稍微高一點，方便人們進行報警。而手動的火災報警器的工作原理就是當人們按下火災報警按鈕以后，這種裝置可以通過一個微小的開關將報警的信息傳入到報警的主機上，從而達到報警的目的。這種手動的火災報警器在進行安裝的時候，要先對此報警器進行一個件超，比如利用報警器廠家提供的小扳手進行一下?lián)軇?dòng)，如果撥動以后能聽到咔咔的聲音，就可以證明基本上這個報警器是可以使用的，接下來在安裝完畢之后，要對該報警器進行以下測試，人為地去按下火災報警按鈕，然后看報警主機有沒有接到報警信息，如果能正常接到信息那代表該報警器基本可以正常使用。而且手動報警器分為帶有地址信息的報警器和不帶有地址信息的報警器，這個時候就可以用我們剛才所說過的聯動模塊講那些不帶有地址信息的報警器和那些帶有地址信息的報警器聯動起來，一起使用同一個地址來進行報警，方便了報警器的使用還提高了利用的效率。消防電設備的安裝過程比較麻煩，所以一般在進行安裝的時候，都會將這些報警器安裝在控制設備的附近。要值得注意的是任何消防電設備在安裝完畢以后都要進一下后期的檢查與調試，在進行測試時，要觀看是否能接收到反饋的火警報警信息，然后再看反饋上來的地址信息是否正確，是否存在地址上的不準確，是否存在反饋使得異常，將這些情況都進行相對應的調試之后，報警器就可以進行正確的使用了。

四、海灣JB-QB-GST200火災報警控制器消防報警主機安裝調試

安裝消防設備供電系統是一個非常重要的任務，因此安裝人員以及后期的調試人員必須要對此項目引起高度的重視，在進行安裝和調試工作以前，必須進行嚴謹?shù)募夹g(shù)交流，并且對于施工方案要不斷的查漏補缺，不斷完善和修訂，在具有非常高的知識素養的技術人員的監督下進行對消防電設備供電系統的安裝和調試工作。這樣不僅可以減少安全事故的發生，還可以是的各種消防電設備的工作性能得到充分的保障在火災發生時能夠更高效率的保證住戶的生命安全以及財產安全。
