一、警報器輸出設置
控制器主板右下角有XS3和XS4插針，通過對這兩個插針的設置可以改變警報器的輸出方式：
輸出狀態 | 硬件設置方法 | 輸出 | |
正常監視狀態 | 火警狀態 | ||
有源輸出 | 短接XS4 短接XS3的1、2，4、5 | S+、S-輸出-15V | S+、S-輸出24V，可為外部控制設備供電(最大輸出500mA) |
無源常閉輸出 | 不短接XS4 短接XS3的3、4，5、6 | S+、S-閉合 | S+、S-斷開 |
無源常開輸出 | 不短接XS4 短接XS3的2、3，5、6 | S+、S-斷開 | S+、S-閉合 |
二、 警報器輸出接線說明

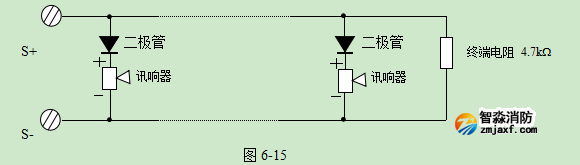

聲光警報器接線如圖6-15所示。
操作說明：將終端電阻取下并保存好，然后接線，接線時要注意極性，在每個聲光警報器輸出回路的末端配接4.7kW電阻。
