海灣消防火災顯示盤注冊異常、通訊異常故障
本文圍繞“海灣消防火災顯示盤注冊異常、通訊異常故障”展開，系統分析該類故障的概念、成因、診斷方法、排查流程和應急處置，以及在設計、安裝、維護和管理層面應采取的預防與改進措施。文章立足技術實務，結合典型案例與行業規范，提出具有可操作性的建議，旨在幫助工程技術人員、維護管理人員和相關監管方提升對火災顯示盤異常狀態的識別、處置與預防能力，確保消防報警系統的可靠性與可用性，最終保障生命財產安全。
一、問題背景與意義

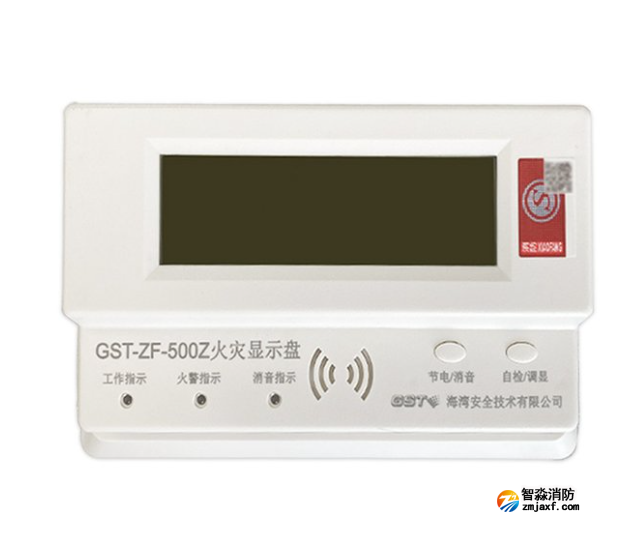

火災顯示盤（或稱火災報警顯示盤、火災事件顯示器）是建筑消防報警系統的重要組成部分，用于集中顯示火警、故障、屏蔽以及設備狀態信息，便于值班人員迅速判斷火情、調用應急預案并協調處置。隨著大型建筑、綜合體、地鐵、醫院等場所對消防監控要求的提高，火災顯示盤的可靠性已成為消防系統整體可靠性的關鍵環節。
“注冊異常”和“通訊異常”是火災顯示盤常見的兩類故障表現：
注冊異常：指顯示盤與上位主機或子系統之間的設備注冊、鑒權或節點識別出現問題，導致顯示信息缺失、節點不可識別或狀態異常。
通訊異常：指顯示盤與火災報警主機、分控器或傳感器等設備之間的通信鏈路發生中斷、誤碼、延遲或協議不匹配，導致信息不能及時、完整傳輸。
此類故障可能導致報警信息滯后或丟失，誤導值守人員判斷，延誤救援，存在嚴重安全風險。因此，深入研究其成因與處置對保障消防系統運行具有重要實際意義。
二、故障成因分析
硬件層面
電源問題：顯示盤供電不穩、接地不良、備用電源故障或電源濾波性能差，會造成設備重啟、數據丟失或通訊中斷。
接口與線纜故障：總線或串口、網口等物理連線老化、斷裂、接觸不良、屏蔽層破損或接頭腐蝕會導致通訊中間丟包或無法建立連接。
設備老化與損壞：顯示盤本體或中繼器、交換機等網絡設備元件老化、模塊損壞導致功能退化或間歇性失效。
終端地址沖突或硬件ID重復：多個設備使用相同地址或ID，造成注冊異常、主機沖突或消息覆蓋。
軟件與協議層面
協議不匹配：顯示盤與主機所使用的通訊協議版本不一致或定制協議兼容性差，導致注冊失敗或數據解析錯誤。
固件或軟件缺陷：固件Bug、內存泄露、緩沖區溢出或異常處理不當會引發注冊失敗或通信異常。
配置錯誤：設備參數（如波特率、數據位、停止位、IP地址、端口、節點號等）配置不一致或配置錯誤，阻斷正常通信。
網絡與拓撲層面
網絡擁塞與帶寬不足：網絡中大量報警或監測數據瞬時涌入、視頻等業務占用帶寬，會引發數據包丟失或超時。
拓撲設計不合理：工控網絡與樓宇網混合、未采用網段劃分、單點冗余設計缺失、一條鏈路影響多節點運行等，放大了單點故障影響范圍。
中間設備故障：交換機、路由器、防火墻或網橋故障、QoS策略誤配置或ACL阻斷通訊。
人為因素
誤操作：維護人員誤斷電、誤配置、誤刷固件或錯誤接線可能造成注冊或通訊異常。
管理疏漏：設備臺賬不全、變更未備案、巡檢不及時導致隱患積累。
非授權擴展或拆裝：擅自新增設備、改動拓撲而未同步更新主機注冊信息。
電磁與環境因素
電磁干擾：強電設備、變頻器、高壓線路等產生的電磁干擾影響總線通訊穩定性。
環境濕熱或腐蝕：潮濕、高溫或粉塵環境加速元器件失效、接觸不良。
三、故障表現與影響
常見表現
顯示盤無法完成設備注冊或顯示“未注冊”、“地址沖突”等異常信息。
報警信息滯后、丟失或重復顯示。
故障指示燈或狀態指示異常（如心跳燈熄滅、通訊燈閃爍異常）。
記錄日志出現大量超時、重連失敗、CRC校驗錯誤或協議解析錯誤條目。
主控主機報警“通信故障”、“設備離線”等提示。
對系統與安全的影響
值班人員不能及時獲取準確報警信息，延誤應急響應。
誤報或漏報增加人員和資源浪費或導致對真實火情的忽視。
影響與聯動設備（如聯動門禁、排煙、噴淋閥）觸發的可靠性，擴大事故后果。
影響消防驗收與合規性評估，造成法律和監管風險。
四、診斷方法與排查流程
以下為系統化的排查流程，建議以從外圍到核心、從簡到難、從被動到主動的順序進行：
初步確認與現場觀察
獲取報警信息與日志：查看火災主機、顯示盤、分控器、交換機等設備日志，記錄異常代碼與時間點。
詢問值班/維護人員：確認發生時間、是否曾有人為操作、是否伴隨停電或強電設備運行。
現場目測：檢查顯示盤供電指示、通訊指示燈、線纜與接頭外觀、是否有明顯損傷或水跡。
電源與物理鏈路檢查
確認供電：測量直流/交流電壓是否在允許范圍，檢查接地、UPS與蓄電池狀態。
測試線纜：使用萬用表、線纜測試儀或串口測試器檢測線對完整性與阻抗；對于以太網，使用網線測試儀或光纖測試儀。
檢查接頭與端子：重新擰緊接線端子、清潔接觸面，防止因氧化或松動導致斷續故障。
通信參數與協議校驗
核對配置：核查波特率、數據位、停止位、校驗位、IP/子網/網關、端口號、設備地址等是否一致。
升級或回退固件：根據廠家建議檢查固件版本，必要時升級補丁或回退至穩定版本。
使用抓包工具：在網絡層使用tcpdump、Wireshark或專用總線分析儀抓取數據包，檢查報文是否到達、是否存在重發、錯誤碼或CRC校驗失敗。
網絡設備與拓撲檢查
檢查交換機/路由器：查看設備負載、端口統計（錯誤幀、丟包、速率異常）、日志與路由表。
驗證QoS與ACL規則：確認沒有策略阻斷消防報警數據優先級，避免防火墻誤封通訊端口。
拓撲回退測試：在可控時間窗口內，將顯示盤直接連接到主機或同一交換機以排除中間設備影響。
軟件、注冊流程與鑒權
重新注冊：根據設備手冊，嘗試取消注冊后重新注冊設備，觀察返回的錯誤碼和注冊步驟。
檢查許可與密鑰：若系統使用簽名、證書或鑒權碼，確認證書未過期、密鑰正確并與主機匹配。
恢復出廠與重配置：在允許范圍內對顯示盤做恢復出廠設置并重新配置，作為排除軟件配置異常的手段（需備份配置）。
進一步深度排查
更換替代設備：用已知良好設備替換顯示盤或中繼節點以判斷故障是否隨設備遷移。
實驗室復現：若現場受限，可在實驗環境中復現異常場景進行抓包、單步調試。
咨詢廠商技術支持：對于疑難問題，結合廠商技術文檔與支持人員共同定位。
五、應急處置與臨時方案
在故障對系統運行造成影響時，應優先采取保障人員安全與火情響應能力的手段：
啟用手工應急預案
加強值班巡查：組織巡查班次，臨時人工巡檢高風險部位，確保火情能被快速發現并報告。
按報警優先級處理：對已知報警點、曾出現異常的區域進行重點監控，派專人值守。
臨時通訊與顯示替代
本地顯示與直連：在可能情形下，將關鍵探測器或分控器直接連接到臨時顯示設備或便攜式終端。
報警聯動手動控制：對重要聯動裝置（排煙、燃氣切斷等）啟用手動或本地控制策略，避免因顯示盤異常導致聯動失效。
加強日志與證據保存
保存系統日志、抓包文件、現場照片和操作記錄，便于后續分析和責任認定。
啟動維修與替換
若判定為硬件故障，應按優先級更換關鍵部件（電源模塊、通信模塊或整機）；若為配置或軟件問題，及時回滾或修補。
六、預防措施與改進建議
在設計與選型階段
優先選擇通過相關認證、兼容性良好、供應商可靠的產品；評估設備的冗余與擴展能力。
采用分層冗余設計：關鍵節點配置主備鏈路、雙網卡或多路徑通信，避免單點故障導致系統癱瘓。
明確協議與接口標準：選型時保證各廠商設備協議互通，或采用統一標準協議并留有兼容性措施。
在施工與驗收階段
嚴格按規范布線與接地，區分動力與弱電線槽，避免穿槽近距離平行布線產生干擾。
完成設備標識、地址與配置臺賬建立，保證現場拓撲與配置文檔一致。
驗證并記錄對各顯示盤的注冊流程、通信穩定性測試與應急切換測試結果。
在運維與巡檢階段
制定并執行定期巡檢計劃：檢查電源、接地、端子緊固、線纜完好性、指示燈狀態與日志。
實施主動監測：將設備健康狀態納入綜合運維平臺，設置短信/郵件告警并定期生成設備健康報告。
版本管理與補丁策略：控制固件與軟件升級節奏，先在測試環境驗證，再在非關鍵時段推送到生產環境。
培訓與管理
強化運維人員對注冊與通訊異常的識別與處理能力，定期開展應急演練。
建立變更管理流程：任何拓撲或配置變更需備案、評審并在維護窗口內執行。
與供應商建立SLA與快速響應機制，明確故障響應時限與配件保障條款。
七、典型案例分析（簡述兩類代表性案例）
案例一：大型商場顯示盤注冊異常導致報警信息缺失
經過排查發現為主機與顯示盤之間的網橋設備存在軟件內存泄露，網口出現間歇性掉線。臨時解決為重啟網橋并在非工作時更換設備固件，長期措施為更換為支持冗余鏈路的網橋并優化帶寬分配策略。
案例二：醫院一樓消防顯示盤通訊異常，引發誤報
故障原因定位為施工期與樓內強電設備并行敷設，導致串行通訊總線受到脈沖干擾。采取更換屏蔽雙絞線、增加隔離變壓器與改善接地措施后問題得以解決，并在關鍵路徑增加中繼器與差分隔離器以提升抗干擾能力。
